×2

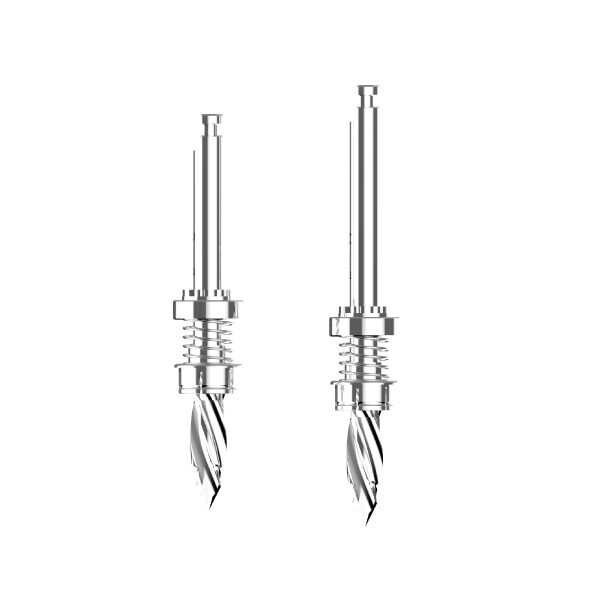

SurgicalPen
린데만 타입 Pen-Drill, 직경 2.3. Cup과 체결해 사용합니다.
시술 흐름네 번의 확인으로
네 번의 확인으로
보철까지 이어집니다.
01SurgicalPen드릴링 · 수직 · 수평 확인
02BoneShaper식립 후 cortical bone 성형
03SurgicalPin패스 · 교합 높이 재확인
04ProstheticsHealing → Simple Abutment
구성품한 트레이에
한 트레이에
담았습니다.
Pen-Drill ×2 · Pen-Cup ×5 · SurgicalPin ×5 · BoneShaper ×6 · Kit Case ×1
×5
Cup
최종 크라운과 비슷한 직경(Ø6–10)을 색으로 골라 Pen에 끼웁니다.
×5

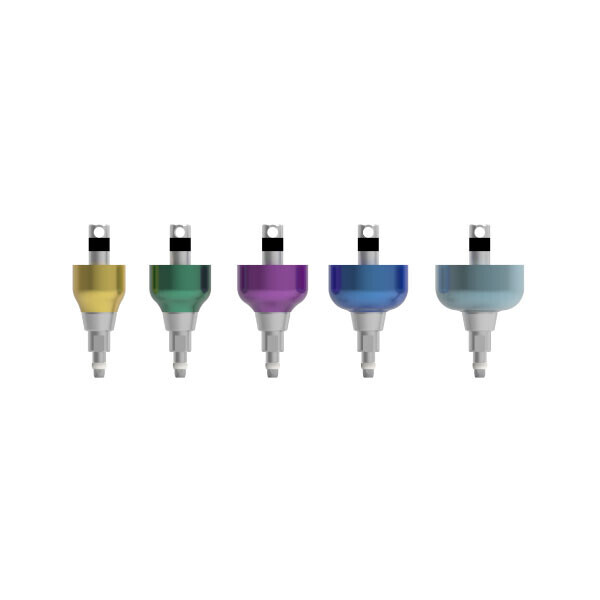

SurgicalPin
CheckPin 타입에 BonePin 기능을 더한 핀. 수직 공간 · 패스 · 교합 높이를 봅니다.
×6

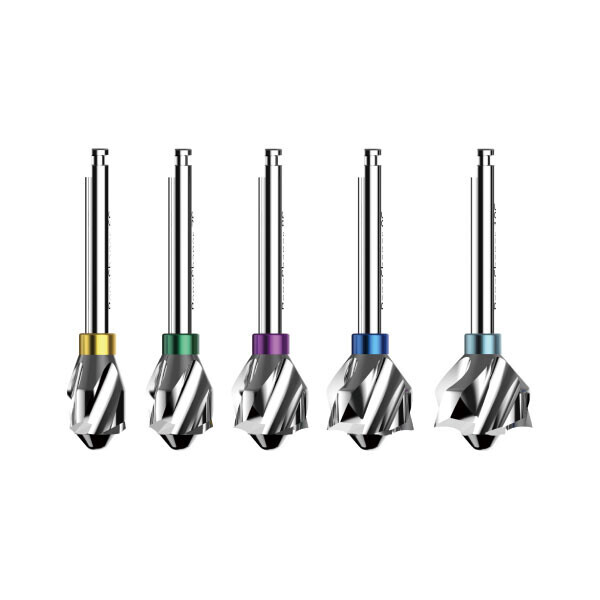

BoneShaper
S6·7·9 · M6·7·9. 식립 후 cortical bone를 성형합니다.
×1

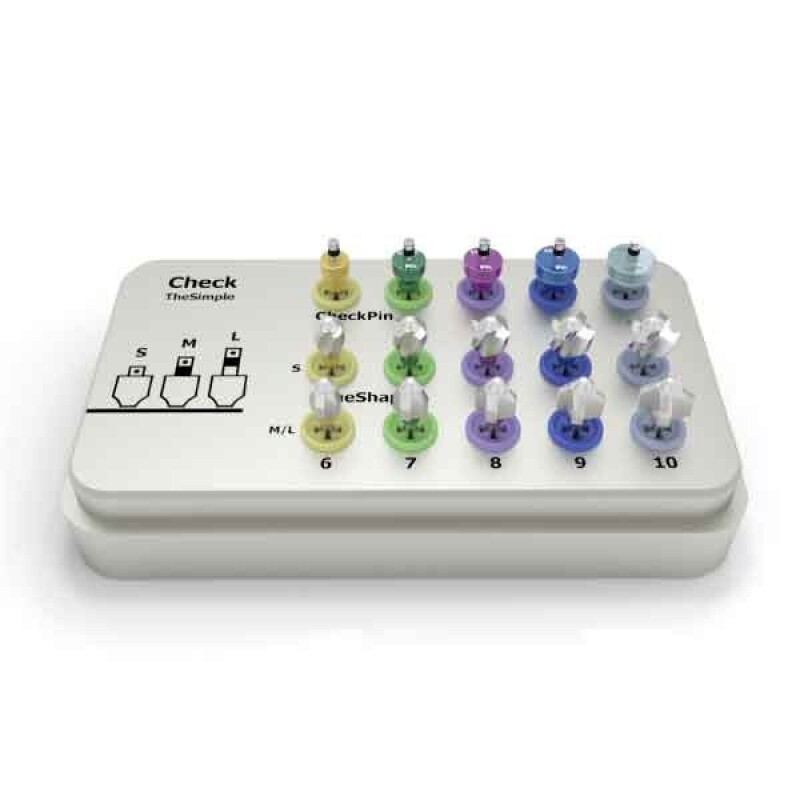

Kit Case
구성품을 색 규격대로 수납 · 보관하는 케이스입니다.
제품 이야기기구마다
기구마다
하는 일이 있습니다.

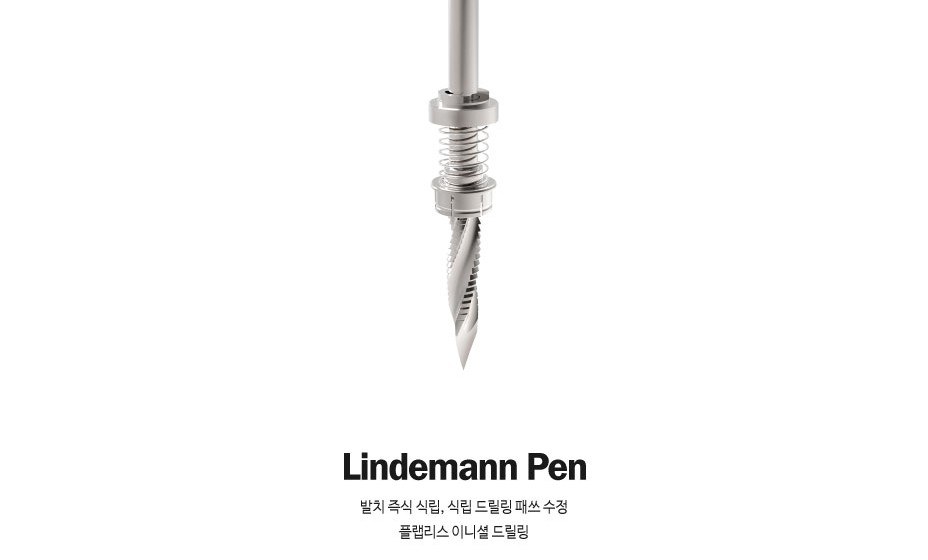

SurgicalPen · Lindemann위치를 잡는
위치를 잡는
첫 드릴링.
끝이 뾰족한 린데만 타입으로 초기 위치를 정하고, Cup으로 인접치 간격과 교합 높이를 가늠합니다.
- 끝이 뾰족해 초기 위치 결정이 쉽고, 측방향 삭제가 가능합니다.
- 경사진 골의 삭제, 발치 즉시 식립 시 측방 패스 수정에 활용합니다.
- 스프링 구조가 Cup을 인접치와 비슷한 높이로 유지해 간격을 잡기 쉽습니다.
- 핸드피스 20:1 · 300~1,500 RPM · 45~55 N·cm · 주수하, 양손 파지
SurgicalPin가상의 치아로
가상의 치아로
공간을 봅니다.
드릴링한 자리에 Cup과 같은 색 · 직경의 핀을 꽂아 상하악 수직 높이와 수평 위치를 눈으로 확인합니다.
- 드릴링 후 삽입해 수평 · 수직 확인 (BonePin 역할)
- 식립 후 내부에 삽입해 패스 · 교합 높이 재확인 (CheckPin 역할)
- 3칸 눈금(각 1.5mm)으로 수직 공간을 육안 확인합니다. 정밀 길이 측정 기능은 아닙니다.
- Pen · Pin 직경 5종 × 눈금 3칸 = 15가지 규격 매칭
BoneShaper어벗이 편하게
어벗이 편하게
앉을 자리를 만듭니다.
식립 후 cortical bone과 어버트먼트의 간섭을 줄이기 위해, 픽스처에 수직으로 세워 성형합니다.
- 작은 사이즈부터 순차 사용 (예: 9번 사용 시 6 → 7 → 8 → 9)
- 20:1 · 1,000~1,500 rpm · 45~55 Torque · 주수하 3~5초
- 부족하면 2~3회 반복, 인접치에 주의해 수직으로 사용
사용 조건속도 · 주수 · 멸균,
속도 · 주수 · 멸균,
기준대로.
| SurgicalPen | 핸드피스 20:1 · 300~1,500 RPM · 45~55 N·cm · 주수하 |
|---|---|
| BoneShaper | 20:1 · 1,000~1,500 rpm · 45~55 Torque · 주수하 3~5초 |
| 사용 습관 | 양손 파지 · 드릴 회전이 완전히 멈춘 뒤 이동 |
| 세척 · 멸균 | Cup과 드릴은 분리 세척, Autoclave 132°C · 15분 (조립 상태) |
인증식약처 신고
식약처 신고
품목입니다.
Lindemann Pen제신19-1047호
Cup제신17-512호
TheSimple Kit (Surgical)부산제신19-1062호 외
표기는 abuts.fit 스토어 상세 기준입니다. 품목 · 모델별 허가 · 신고 정보와 사용 방법은 제품 첨부문서에서 확인하십시오.
사용 현장수술실에서
수술실에서
이렇게 씁니다.
치과의사
근원심 크기의 서지컬펜으로 드릴링을 시작하고, 서지컬핀으로 대합치 간격을 확인하며 식립합니다. 힐링 후 같은 색 규격의 어벗으로 보철을 이어갑니다.
진료 스태프
색으로 구분된 키트에서 규격을 고르고, 사용 후 세척 · Autoclave 멸균(132°C, 15분)으로 기구를 관리합니다.
사용 치과 · 기공소의 후기는 동의를 받은 실제 후기만, 확인을 거쳐 이곳에 싣습니다.
